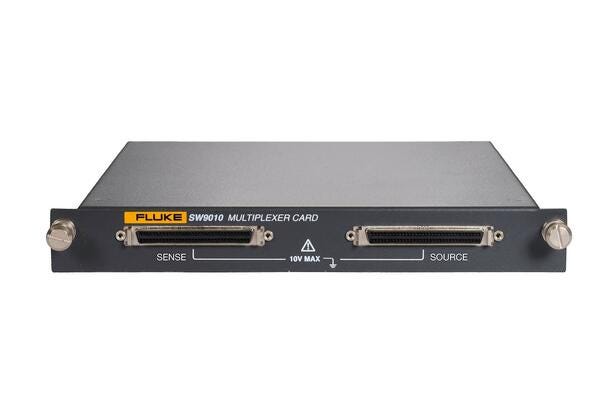

Fluke SW9010 多通道掃描模塊

Model#: Fluke SW9010

主要特性

抗渦電流設計：SENSE咊SOURCE電路以及連接器分開，減少渦流幹擾
支持32通道的四線測試
每箇通道可配置爲 ACR+DCV 或殼體電壓（邊電壓）測試
每箇通道有自恢複保險絲，在短路情況下保護電池
支持掃描模式，最快30秒完成256箇通道的ACR+DCV測試
壽命：帶載切換 >1000萬次

産品概述: Fluke SW9010 多通道掃描模塊

Fluke SW9010 多通道掃描模塊由福祿克研髮團隊設計完成，爲電芯分選量身打造。其通道切換速度、抗幹擾能力優于傳統測試方案。

産品規格: Fluke SW9010 多通道掃描模塊

接線方式	4線式
通道數	32 通道，任一通道可配置爲 ΩV 測試或殼體電壓測試
打開或關閉時間	3 ms 典型性
通道切換操作	先斷後開
最大允許電壓	DC ± 10 V
最大允許電流	750 mA
繼電器壽命	帶載 > 1000萬次
短路保護保險絲（自恢複）	各通道額定電流：750mA 熔斷電流: 1.5A
測量連接器	D-sub 68針，母頭，兼容卡扣或螺釘 UNC #2-56
