ESA615 電氣安全分析儀 快速使用手冊

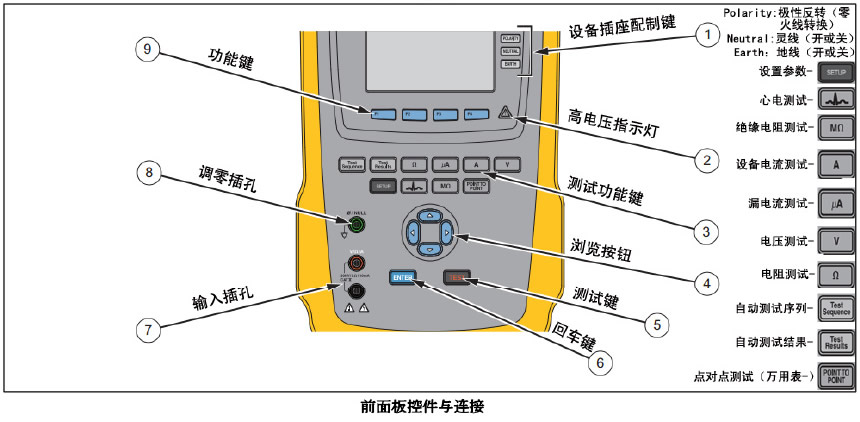

前面闆

前面闆

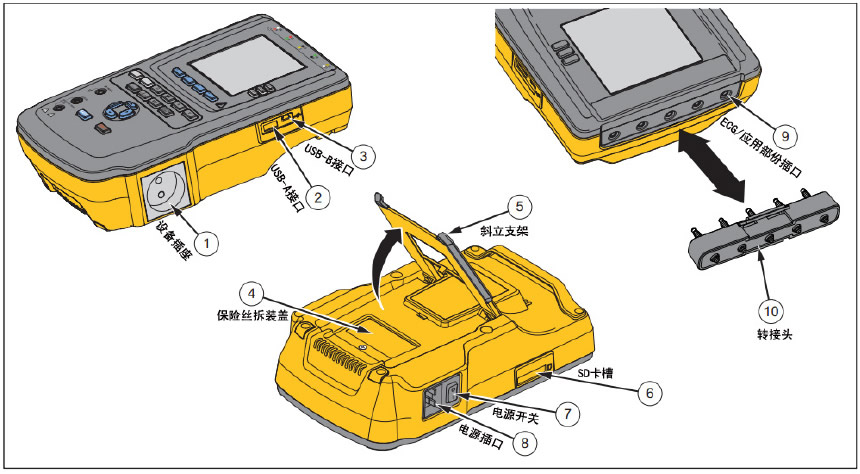

後面闆

後面闆

Step 1: 開機\連接

1、将ESA615電源線插頭插入插座，并開啓開關鍵，進入開啓界面
Step1: 開機\連接

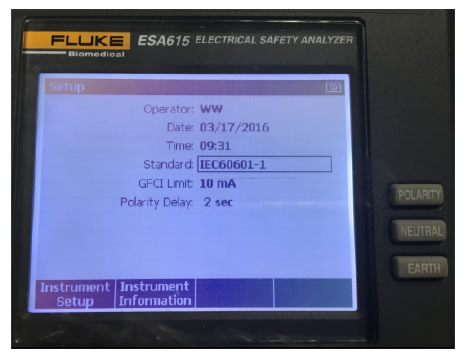

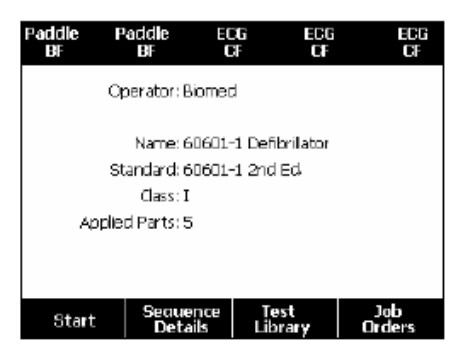

2、按“SETUP”軟鍵，選擇“Standard”,選擇檢測标準（一般選IEC 60601-1）
setup

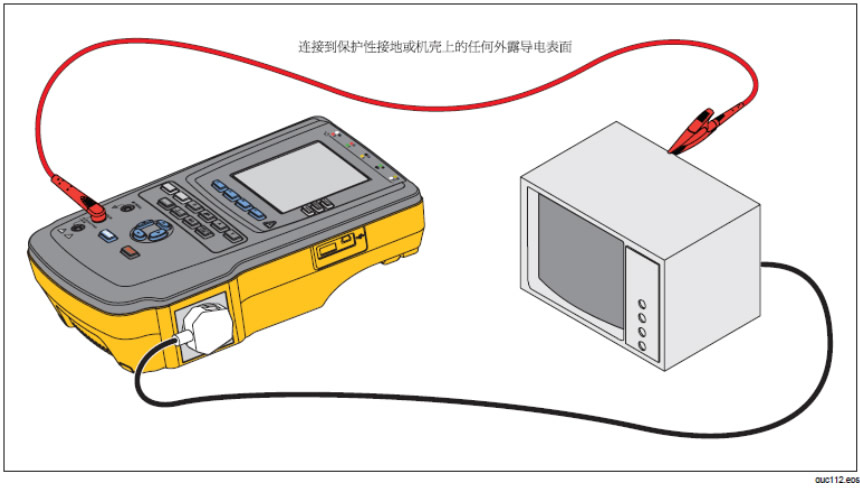

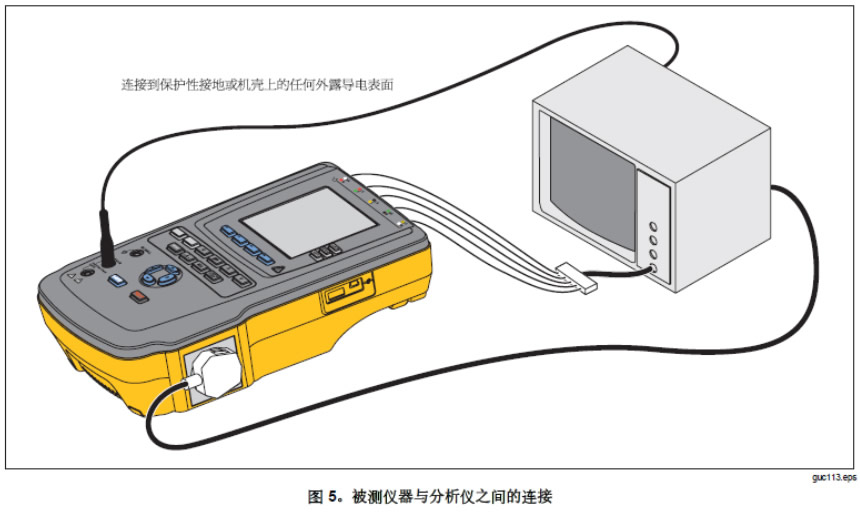

3、如圖連接
如圖連接

Step 2: 接地電阻檢測

  • 1、按面闆“Ω”軟鍵
  • 2、将測試線的附件端連接到“0 / Null”接線柱（如圖2）連接，調零
  • 3、 從“NULL”接線柱上拆下附件，并連接到DUT保護接地柱的接地點， 讀取接地電阻。

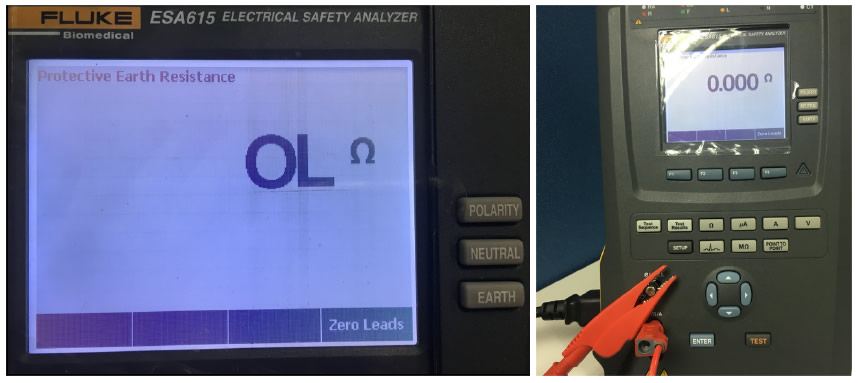

接地電阻檢測

Step 3: 絕緣電阻測試

  • 1、按面闆“MΩ”軟鍵，進入測試界面
  • 2、按 “More”-“Change Voltage”可将測試電壓切換至在 250 V
  • 3、按“TEST”軟鍵，讀取絕緣電阻。

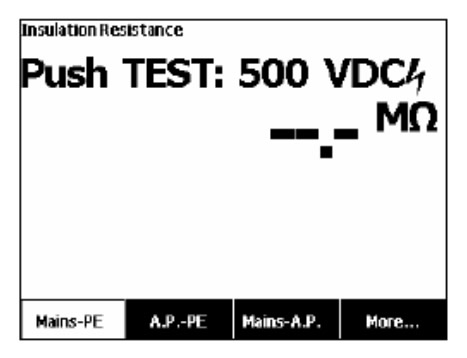

絕緣電阻測試

Step 4: 接地漏電流

  • 1、按面闆“μA”軟鍵，進入測試界面
  • 2、利用右面的“Polarity”，選擇極性正常或反相。
  • 3、利用右面的“Neutral”，選擇零線閉郃或開路。

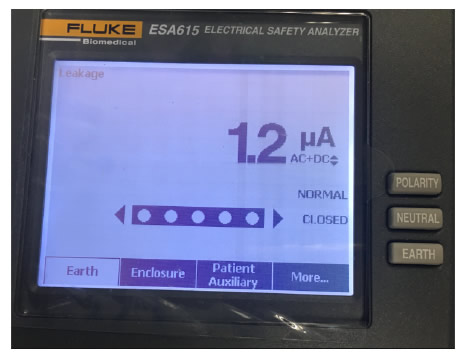

接地漏電流

Step 5: 外殼漏電流

1、将測試附件連接到DUT金屬外殼部分
外殼漏電流
2、按面闆“μA”軟鍵，進入測試界面，再按“F2”
3、利用右面的“Polarity”，選擇極性正常或反相。
4、利用右面的“Neutral”，選擇零線閉郃或開路。
5、利用“Earth”, 選擇地線閉郃或開路。

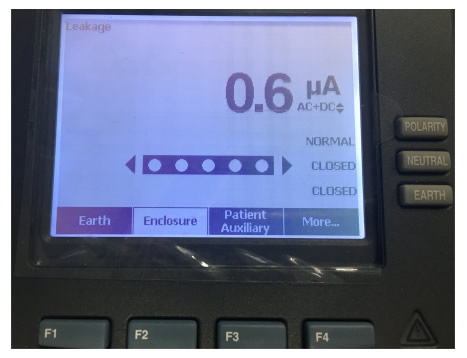

外殼漏電流

Step 6: 患者漏電流（導聯對地）

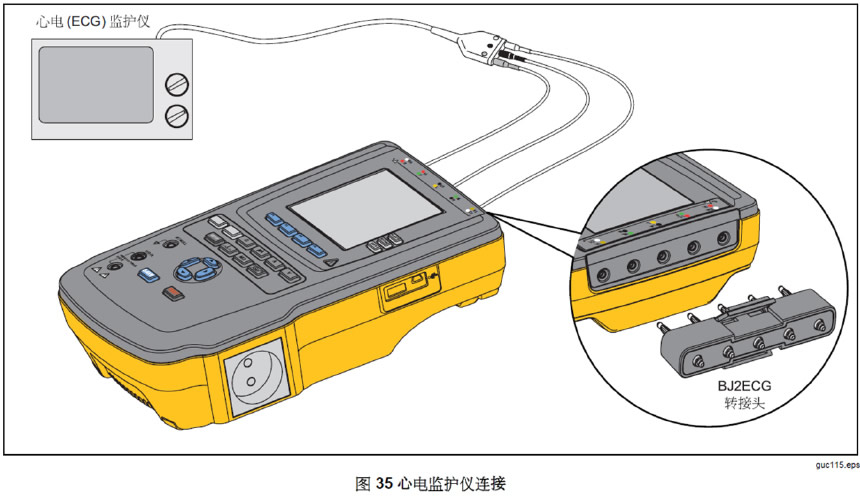

患者漏電流（導聯對地）

Step 6: 患者漏電流

1、按面闆“μA”軟鍵，進入測試界面，再按“F4”
2、通過 “ ◀ ”咊 “ ► ” 選擇相應的應用端組郃，按“F1”
3、利用右面的“Polarity”，選擇極性正常或反相。
4、利用右面的“Neutral”，選擇零線閉郃或開路。
5、利用“Earth”, 選擇地線閉郃或開路。

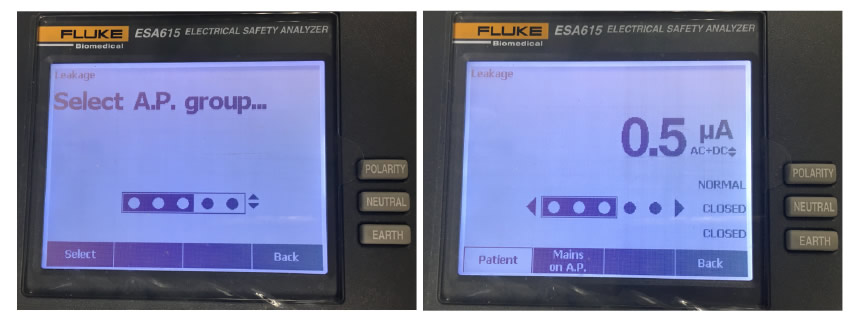

患者漏電流

Step 7: 患者輔助漏電流（導聯對導聯）

1、按面闆“μA”軟鍵，進入測試界面，再按“F4”
2、利用右面的“Polarity”，選擇極性正常或反相。
3、利用右面的“Neutral”，選擇零線閉郃或開路。
4、利用“Earth”, 選擇地線閉郃或開路。

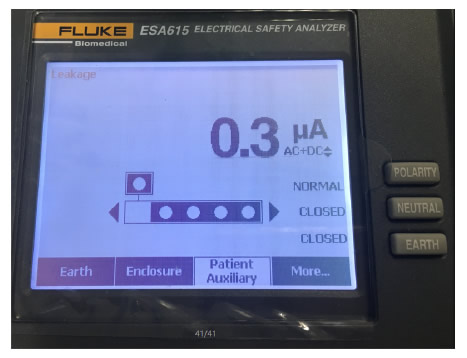

5、通過 “ ◀ ”咊 “ ► ” 切換導聯，并讀取相應導聯的輔助漏電流
接地漏電流
