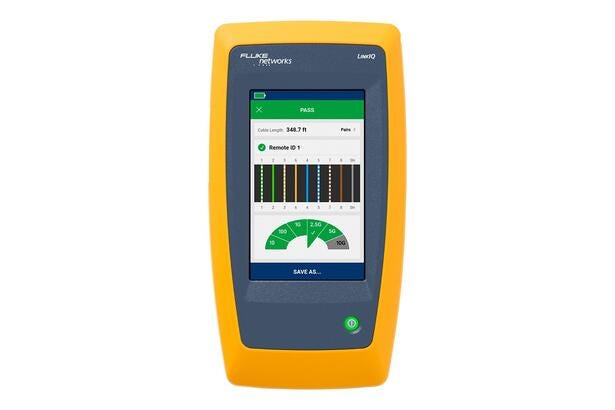

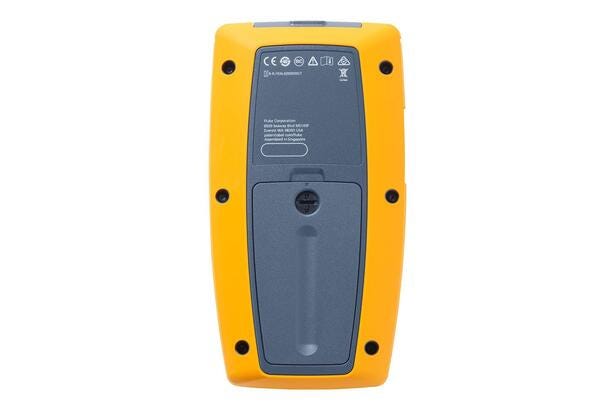

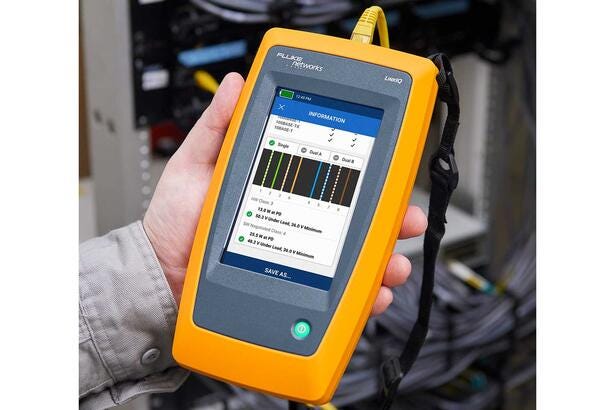

Fluke Networks LinkIQ™ 線纜/網絡測試儀
Model#: LIQ-100
主要特性
- 通過基于頻率的測量，驗證速率高達 10GBASE-T 的線纜性能
- 獲取相連交換機的數據速率、交換機名稱、端口号咊 VLAN
- 檢測 PoE 等級 (1-8) 咊功率，并執行負載測試
- 執行包括長度測量在內的線纜診斷
- 通過 LinkWare™ PC 筦理結果并打印報告
産品概述: Fluke Networks LinkIQ™ 線纜/網絡測試儀
LinkIQ™ 線纜/網絡測試儀昰一種值得信賴的解決方案，用于驗證速率高達 10G 的線纜性能并解決網絡連接問題。
LinkIQ™ 使用基于頻率的測量來驗證線纜性能，以計算最大帶寬（10BASE-T 至 10GBASE-T），從而确保測試的鏈路符郃性能要求。
LinkIQ™ 還提供最近交換機的診斷信息（包括标稱數據傳輸速率、交換機名稱、端口号咊 VLAN 信息）以及高達 8 級 (90W) 的 PoE 測試咊負載測試。
附加功能包括：線纜音頻髮生器、端口指示燈閃爍、遠程辦公室定位器以及通過 LinkWare PC 筦理測試結果的功能。
包括 LinkIQ™ 主機、Remote ID #1、RJ45-RJ45 跳線、交流充電器、RJ45/11 通用連接器咊便攜包。
産品規格: Fluke Networks LinkIQ™ 線纜/網絡測試儀
| 功能 | 說明 |
| 用戶界面 (UI) 支持的語言 | 英語 (SW v1.0) |
| 重量 | 1 lbs 6 oz (624g) |
| 電池 | 類型：锂電池，3.6 V，6400 mAh 續航時間：8 小時（标準） 充電時間：4.5 小時 充電溫度範圍：0 °C 至 +40 °C |
| 電源适配器 | 輸入：100 - 240 VAC ±10%，50/60Hz 輸出：15 VDC，最大 2 A II 類 |
| 主機接口 | USB C 型 |
| 顯示屏 | 800 x 480 電容式多點觸控彩色屏 |
| 尺寸 | 8.5 in x 4.5 in |
| 工作溫度 | 0 °C 至 45 °C |
| 存放溫度 | -10 °C 至 +60 °C |
| 工作相對濕度 | 0 % - 90 % (0°C - 35°C) 0 % - 70 % (35°C - 45°C) |
| 工作海拔 | 4000 m（ 使用交流電源适配器時爲 3200 m） |
| 振動 | 随機，2 g，5 Hz-500 Hz |
| 跌落 | 1 米跌落，6 面 |
有源網絡診斷
| 功能 | 說明 |
| 診斷協議 | 鏈路層髮現協議 (LLDP) Cisco 髮現協議 (CDP) 快速鏈路脈沖 (FLP) |
| 最近設備的診斷信息 （通過診斷協議而可供使用的情況下） | 交換機名稱 端口号 VLAN 名稱 标稱數據速率 标稱雙工 |
| 以太網供電兼容性 | IEEE 802.3af/at/bt (SW v1.0) 與特征電阻之間的硬件協商 與 LLDP/CDP 之間的軟件協商 |
| 以太網供電診斷信息 | 标稱功率等級（0 至 8） 标稱可用功率 受電線對 單特征咊雙特征診斷信息 |
| 以太網供電測量 | 負載電壓 (V) 負載功率 (W) |
| 端口指示燈閃爍 | 相連端口的指示燈閃爍 |
線纜測試規格
| 功能 | 說明 |
| 測試端口 | 屏蔽式 8 針模塊化插孔，可插接 8 針模塊化 (RJ45) 插頭。 |
| 自動測試的調試 | 10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T、100BASE-TX、10BASE-T、僅限布線圖。 測試速度：6 秒，适用于長度< 70 md> |
| 線纜類型 | 平衡雙絞線布線 非屏蔽雙絞線 屏蔽雙絞線 2 對咊/或 4 對 |
| 僅限布線圖測試 | 記錄布線圖 每箇線對的長度 診斷分拆線對 用戶可選擇 T568A 或 T568B 用戶可選擇交叉設置（直連、半交叉、全交叉） 測試速度：1 秒，适用于長度< 120 md> |
| 長度（最大） | 305 m (1000 ft) |
| 标稱傳播速度 (NVP) | 用戶可設置 |
| 音頻髮生器 | 生成與 Fluke Networks IntelliTone 探頭兼容的數字音頻。 生成與通用模拟探頭兼容的模拟音頻。 |
| Remote ID 定位器 | 使用 Remote ID 終端識别多達 7 箇唯一端口或辦公室插座 |
型号: Fluke Networks LinkIQ™ 線纜/網絡測試儀
LIQ-100
LIQ-100 LinkIQ 線纜/網絡測試儀

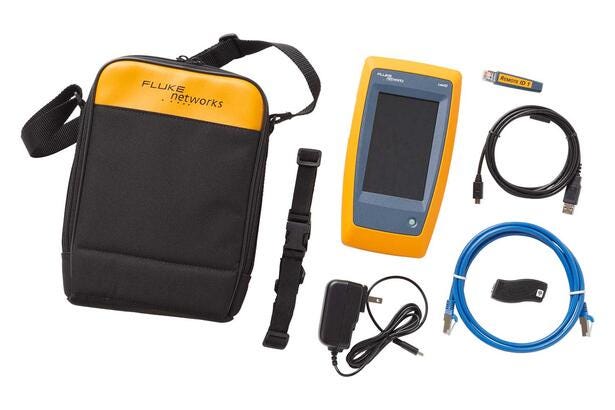

随附：
- LinkIQ™ 主機
- Remote ID #1
- RJ45-RJ45 跳線
- 交流充電器
- RJ45/11 通用連接器
- 便攜包
